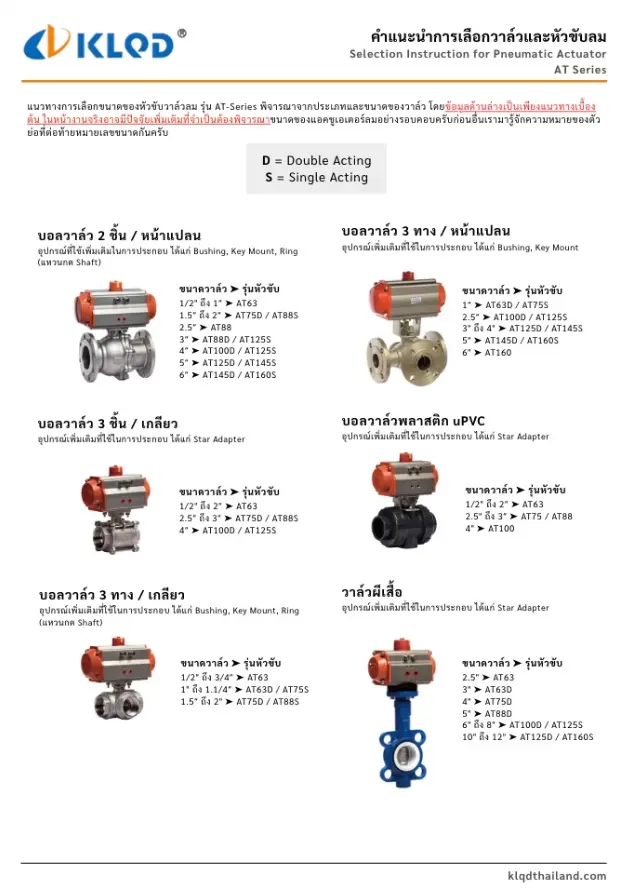

คำแนะนำและคู่มือ Pneumatic actuator AT-Series

icon for manual

แนวทางการเลือกขนาดของหัวขับวาล์วลม รุ่น AT-Series พิจารณาจากประเภทและขนาดของวาล์ว โดยข้อมูลด้านล่างเป็นเพียงแนวทางเบื้องต้น ในหน้างานจริงอาจมีปัจจัยเพิ่มเติมที่จำเป็นต้องพิจารณาขนาดของแอคชูเอเตอร์ลมอย่างรอบคอบครับ

ก่อนอื่นเรามารู้จักความหมายของตัวย่อที่ต่อท้ายหมายเลขขนาดกันครับ

  • D = Double Acting (เปิดด้วยลม ปิดด้วยลม)
  • S =  Single Acting (เปิดด้วยลม ปิดด้วยสปริง หรือ เปิดด้วยสปริง ปิดด้วยลม)

วิธีเลือกขนาดหัวขับให้เข้ากับวาล์วแต่ละประเภท

บอลวาล์ว 2 ชิ้น หน้าแปลน (Ball Valve 2 PC Flange)

อุปกรณ์ที่ใช้เพิ่มเติมในการประกอบ ได้แก่ Bushing, Key Mount, Ring (แหวนกด Shaft)

  • ขนาด 1/2″ – 1″ = AT63 (KeyNo1)
  • ขนาด 1.5″ – 2″ = AT75D / AT88S (KeyNo2)
  • ขนาด 2.5″ = AT88 (KeyNo2)
  • ขนาด 3″ = AT88D / AT125S (KeyNo3)
  • ขนาด 4″ = AT100D / AT125S (KeyNo3)
  • ขนาด 5″ = AT125D / AT145S (KeyNo3)
  • ขนาด 6″ = AT145D / AT160S (KeyNo3 / Custom)

บอลวาล์ว 3 ชิ้น เกลียว (Ball Valve 3 PC )

อุปกรณ์เพิ่มเติมที่ใช้ในการประกอบ ได้แก่ Star Adapter

  • ขนาด 1/2″ – 2″ = AT63 (ISO5211 F05)
  • ขนาด 2.5″ – 3″ = AT75D / AT88S (ISO5211 F07)
  • ขนาด 4″ = AT100D / AT125S (ISO5211 F10)

บอลวาล์ว 3 ทาง เกลียว (Ball Valve 3 Way Screw)

อุปกรณ์เพิ่มเติมที่ใช้ในการประกอบ ได้แก่ Star Adapter

  • ขนาด 1/2″ –  3/4″ = AT63 (ISO5211 F03 – 05)
  • ขนาด 1″ – 1.1/4″ = AT63D / AT75S (ISO5211 F05)
  • ขนาด 1.5″ – 2″ = AT75D / AT88S

บอลวาล์ว 3 ทาง หน้าแปลน (Ball Valve 3 Way Flange)

อุปกรณ์เพิ่มเติมที่ใช้ในการประกอบ ได้แก่ Bushing, Key Mount, Ring (แหวนกด Shaft)

  • ขนาด 1″ = AT63D / AT75S (KeyNo1)
  • ขนาด 2.5″ = AT100D / AT125S (KeyNo2)
  • ขนาด 3″ – 4″ = AT125D / AT 145S (KeyNo3)
  • ขนาด 5″ = AT145D / AT160S (KeyNo3)
  • ขนาด 6″ = AT160

บอลวาล์วพลาสติก uPVC (Ball valve uPVC or True union ball valve)

อุปกรณ์เพิ่มเติมที่ใช้ในการประกอบ ได้แก่ Bushing, Key Mount

  • ขนาด 1/2″ – 2″ = AT63 (ISO5211 F03 / 05)
  • ขนาด 2.5″ – 3″ = AT75 / AT88 (ISO5211 F05 / 07)
  • ขนาด 4″ = AT100 (ISO5211 F07 / 10)

Butterfly Valve

อุปกรณ์เพิ่มเติมที่ใช้ในการประกอบ ได้แก่ Star Adapter

  • ขนาด 2.5″ = AT63
  • ขนาด 3″ = AT63D / AT75S (ISO5211 F03 / 05)
  • ขนาด 4″ = AT75D / AT88S (ISO5211 F05 / 07)
  • ขนาด 5″ = AT88D / AT100S (ISO5211 F07 / 10)
  • ขนาด 6″ – 8″ = AT100D / AT125S (ISO5211 F07 / 10)
  • ขนาด 10″ – 12″ = AT125D / AT160S (ISO5211 F10 / 12)
